iWater Tauchdruckpumpensyst. iDiver Inox 6-60 plus S, mit Saugstutzen, 230 V 61281

Kurzbeschreibung

Tauchdruckpumpe mit integrierter Steuerung

Einsatzbereich

Regenwassernutzung und Brunnenwassernutzung

Anwendungsgebiet

Ein- und Mehrfamilienhäuser, kleinere Gewächshäuser, Gewerbe, kleine Sport- oder Grünflächen

Verwendung

Hauswasserversorgung und Bewässerung aus Brunnen, Zisternen oder Oberflächenwasser

Produktbeschreibung

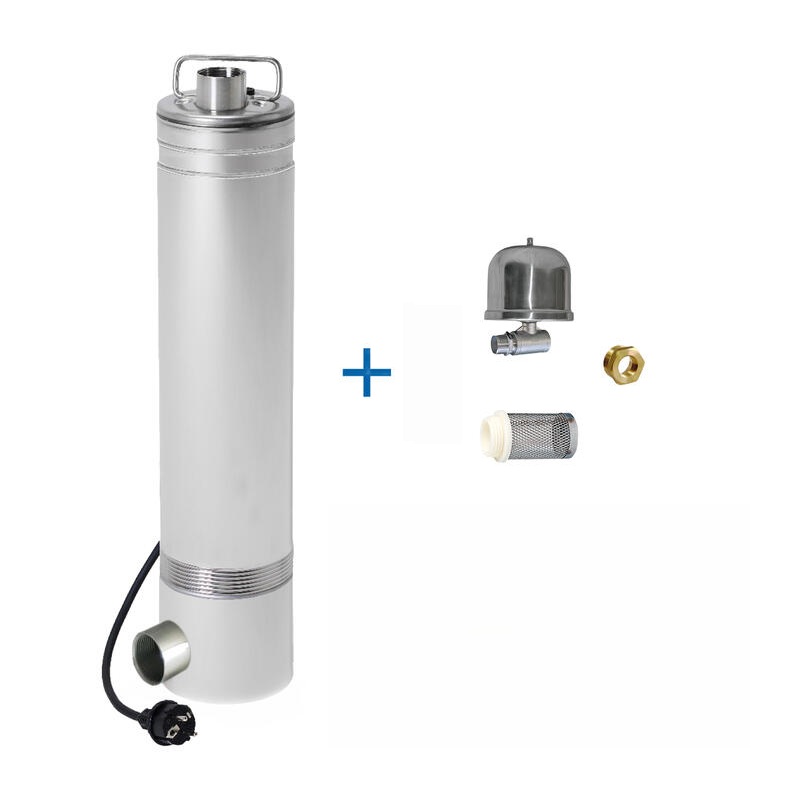

Die iDiver Inox plus ist eine kraftvolle, mediumgekühlte, mehrstufige 5" Tauchdruckpumpe mit

integrierter elektronischer Steuerung, welche die Pumpe druckabhängig ein- und strömungsabhängig

ausschaltet sowie vor Trockenlauf schützt. Die iDiver Inox plus hat ein Pumpen- und Motorgehäuse,

einen Griff, einen Saugstutzen, einen Pumpenfuß und eine Motorwelle aus Edelstahl sowie eine

geschmierte Gleitringdichtung aus Aluminium und Graphit mit NBR-Dichtung. Für die gesteigerten,

anspruchsvollen Anforderungen an die mechanischen Eigenschaften von Laufrad, Diffusor und

Seperator wurden diese aus glasfaserverstärktem PPE (Polyphenylenoxid) hergestellt und jede

Pumpenstufe mit einem Edelstahlring zur Abriebfestigkeit verstärkt.

Die iDiver Inox plus fördert sauberes und klares Wasser bis zu einem Sandgehalt von 60 g/m³, frei von

Festkörpern, langfaserigen oder schleifenden Partikeln aus Zisternen und Brunnen. Außerdem

Flüssigkeiten, die nicht zähflüssig oder aggressiv, nicht kristallisiert und chemisch neutral (ähnlich

den Eigenschaften von Wasser) sind und deren Temperatur 35 °C nicht übersteigt. Die Pumpe hat

eine Spannung von 1 ~ 230 V mit 50 Hz, die Schutzklasse ist IP68. Sie ist ausgestattet mit einem

integrierten Rückschlagventil, 20 m Anschlusskabel mit Schukostecker, 1" Druckabgang mit

Innengewinde und Abgang nach oben, einem Tragegriff und einem 1 1/4" Saugstutzen

Pumpenfuß. Bei der L-Version handelt es sich um ein Komplettpaket, bei dem noch eine 1 m 1 1/4"

Schwimmende Entnahme mit beigelegt wird. Die integrierte Steuerung (Pumpenschaltautomat)

schaltet die Pumpe druckabhängig (2,5 bar) ein und flussabhängig (<1,5 l/min) aus und schützt sie

somit auch vor Trockenlauf. Bei einer Betriebstörung (z.B. durch Wassermangel) stoppt die

elektronische Steuerung die Pumpe und versucht sie in regelmäßigen Abständen neu zu starten. Des

Weiteren erkennt die elektronische Steuerung eventuelle Staus im Rückschlagventil durch

Kalkablagerungen, Verkrustungen oder Sand und sperrt die Pumpe bei einem blockiertem Ventil, bis

das Ventil gereinigt wurde. Die externe Kühlung des Pumpenmotors erfolgt durch das gepumpte

Medium und die interne Kühlung durch ein lebensmittelechtes Mineralöl. Die Pumpe darf die

maximale Anzahl von 40 Starts- und Stopps in der Stunde nicht überschreiten, die maximale

Eintauchtiefe beträgt 17 m und die maximale Anlagenhöhe 20 m.

Die iDiver Inox plus eignet sich besonders gut zur Wasserversorgung aus Zisternen und Brunnen im

privaten und gewerblichen Bereich bei diversen Anwendungen wie z. B. der Gartenbewässerung, bei

der Hauswasserversorgung, etc.

Die Pumpe darf nur getaucht und in vertikaler Position verwendet werden und muss frei saugend sein

(keine Schmutzstoffe vor der Ansaugung). Für einen störungsfreien und ordnungsgemäßen Betrieb ist

der Einbau eines Außdehnungsgefäßes (mindestens 3 Liter) in die Druckleitung zwingend erforderlich.

Da die Pumpe bereits über ein integriertes Rückschlagventil verfügt, ist die Installation weiterer

Ventile nicht erforderlich. Auf das Stromkabel darf keine Zuglast gegeben werden, es darf auch nicht

gekürzt werden. Es wird empfohlen, das Stromkabel zur Stabilisierung bei einer Höhe von 0,5 bis 1 m

am Druckrohr oder -schlauch zu befestigen.

iWater Wassertechnik GmbH & Co. KG | www.ewu-aqua.de | info@ewu-aqua.de | Telefon +49 2683 94348 - 100Produktgruppe

iDiver Inox

312/03/24-17/01

der Einbau eines Außdehnungsgefäßes (mindestens 3 Liter) in die Druckleitung zwingend erforderlich.

Da die Pumpe bereits über ein integriertes Rückschlagventil verfügt, ist die Installation weiterer

Ventile nicht erforderlich. Auf das Stromkabel darf keine Zuglast gegeben werden, es darf auch nicht

gekürzt werden. Es wird empfohlen, das Stromkabel zur Stabilisierung bei einer Höhe von 0,5 bis 1 m

am Druckrohr oder -schlauch zu befestigen.

Technische Kurzbeschreibung

äußerst leistungsstarkes 5" Tauchdruckpumpensystem mit mehrstufiger und mediumgekühlter

Pumpe aus Edelstahl sowie integrierter elektronischer Steuerung (Pumpenschaltautomat)

die elektronische Steuerung schaltet die Pumpe druckabhängig ein (2,5 bar) sowie flussabhängig

(<1,5 l/min) aus und schützt sie so auch vor Trockenlauf. Außerdem verfügt die elektronische

Steuerung über eine automatische Reset-Funktion, die versucht die Pumpe nach Betriebsstörung in

regelmäßigen Abständen wieder neu zu starten, sowie über ein Anti-Blockage-System, das die

Pumpe automatisch bei Blockieren des integrierten Rückschlagventils stoppt und sperrt

durch die Verwendung hochwertiger Materialien für die Herstellung ist die Pumpe sehr robust,

störungsunempfindlich sowie langlebig und auch für anspruchsvolle Aufgaben geeignet. Pumpe

bestehend aus Pumpen- und Motorgehäuse, Griff, Pumpenfuß mit Filtersieb und Motorwelle aus

Edelstahl, einer geschmierten Gleitringdichtung aus Aluminium und Graphit mit NBR-Dichtung,

Laufrad, Diffusor und Seperator aus glasfaserverstärktem PPE (Polyphenylenoxid) sowie der

Verstärkung jeder Pumpenstufe mit einem Edelstahlring zur erhöhten Abriebfestigkeit

Spannung 1~230 V mit 50 Hz, Schutzklasse IP68, max. Eintauchtiefe 17 m, max. Anlagenhöhe 20

m, die Temperatur des Fördermediums darf nicht höher als 35 °C sein

eignet sich besonders gut zur Förderung von klarem und sauberem Wasser mit einem Sandgehalt

von bis zu 60 g/m³ aus Zisternen und Brunnen für die Wasserversorgung im privaten und

gewerblichen Bereich bei der Bewässerung und der Hauswasserversorgung

mit integriertem Rückschlagventil, Tragegriff am Kopf der Pumpe, 1" Druckstutzen

Innengewinde und Abgang nach oben, 20 m Anschlusskabel mit Schukostecker sowie 1 1/4"

Saugstutzen mit Innengewinde am Pumpenfuß (Version plus S
