Technische Alternative Wärmemengenzähler-Set 1"
228,90 EUR
inkl. 19 % USt zzgl. Versandkosten
Art.Nr.:01/WMZ-SET-1"
Lieferzeit: 6 bis 12 Werktage
Fragen zum Produkt
Gewicht
1,300 kg
- Trusted Shops Käuferschutz
- Nur Handwerksqualität
- Gastbestellungen möglich
Produktbeschreibung
Technische Alternative Wärmemengenzähler-Set 1"

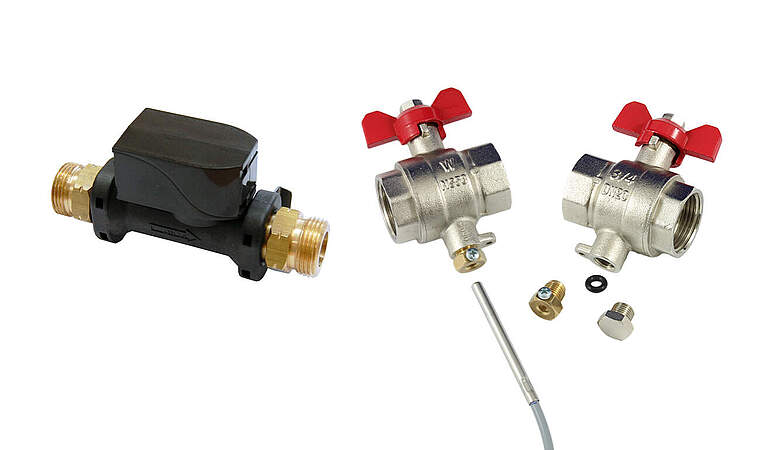

Dieses Set besteht aus einem FTS-DL, zwei Kugelhähnen und einem schnellen Temperaturfühler PT1000 zur Montage im Kugelhahn.
Das „Hauptprodukt“ ist der Volumenstromsensor FTS-DL.
Dieser übermittelt über unseren DL-Bus den Volumenstrom und die Rücklauf-Temperatur.
Der mitgelieferte PT1000 Sensor wird an die Platine angeschlossen.
Dessen Wert wird ebenfalls an die Regelung übermittelt.
Ergänzend werden nun zwei Kugelhähne – je einer im Vorlauf und einer im Rücklauf verbaut.
Platziert man den für den Vorlauf gedachten PT1000 Sensor im Kugelhahn im Rücklauf, kann eine mögliche Differenz zwischen FTS-DL und PT1000 Sensor mittels Sensorkorrektur ausgeglichen werden.
Danach wird der PT1000 Sensor im Vorlauf-Kugelhahn eingesetzt.
Dank der Kugelhähne ist das alles von der potentiell genaueren Temperaturmessung im Medium, über den Sensortausch bis hin zur (jährlichen) Kalibrierung ohne viel Aufwand möglich.
Erhältlich in 1" und 3/4" Ausführung.
Spezifikationen:
- Erfassung von Durchflussmengen
- Erfassung der Mediumtemperatur mit PT1000 Sensor
- Anschlussmöglichkeit für einen Drucksensor PRS0-6
- keine bewegten Teile im Strömungskanal
- beliebige Einbaulage
- Messprinzip unempfindlich gegen Verschmutzung und Medium-Eigenschaften
- Messbereich:
- WMZ-Set 1" mit FTS5-85DL-1": 5 bis 85 l/min
- WMZ-Set 3/4" mit FTS4-50DL: 4 bis 50 l/min
- Gesamtlänge FTS-DL:
- WMZ-Set 1": 151 mm
- WMZ-Set 3/4": 130 mm
- DL-Buslast 25 %
Hersteller
Technische Alternative RT GmbHLangestraße 124
3872 Amaliendorf
mail(at)ta.co.at
